現如今，超聲波得到了越來越多的應用，由于它的聲波比一般聲波要短，具有較好的方向性，而且能透過不透明物質，這一特性已被廣泛用于超聲波探傷、測厚、測距、遙控和超聲成像技術。在醫學檢驗中就有很好的應用。還有，特獨有的超聲處理作用也應用在工礦業、農業、醫療等各個部門的超聲焊接、鉆孔、固體的粉碎、促進化學反應和進行生物學研究等領域。在篩分機行業，振動篩也得到了越來越多的應用， 比如說在選礦、冶金、制藥、化工,食品等生產中往往需要將各種原料進行精細篩分過濾，以進行下一步的加工或者提高產品的質量。往往這種物料又是很細的物料，能達到幾百目以上。這就使得普通機器的篩分有些困難了，但是超聲波篩分系統的加入就讓篩分變得更容易一些了，有效解決了篩分精細度級別比較低、噪音大、強吸附性物料篩網堵塞等缺點。對于此種好東西，是怎么設計的呢？在這里就和大家分享一下超聲波篩分系統的電路是怎樣設計的。

    先介紹一下超聲波篩分系統的硬件設計， 超聲波篩分系統硬件由超聲波電源、超聲波諧振電路、PWM波產生電路脈寬調節與控制電路、數碼管顯示器、直流電源等六部分組成。它是將220V、50Hz或110V、60Hz電能轉化為18KHz的高頻電能，輸入超聲換能器，將其變成18KHz機械振動，從而達到高效篩分和清網的目的，使超微細粉篩分成為易事。該系統在傳統的振動篩基礎上在篩網上引入一個低振幅、高頻率的超聲振動波（機械波），以改善超微細分體的篩分性能。

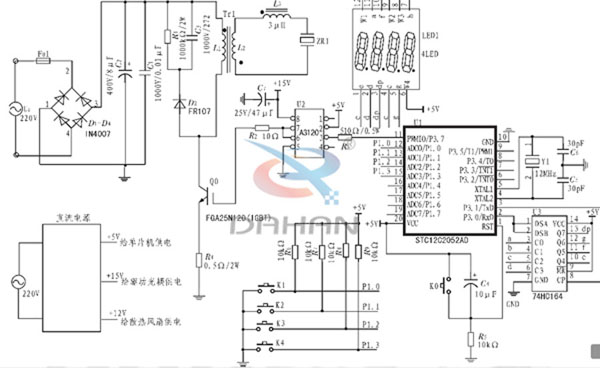

    在超聲波電路設計這一方面，是對超聲波6個部分的協同設計。如以下圖所示：
